国产替代CVHD-950*超低相噪 VCXO 100MHz

时间：2026-03-31 14:25:04 作者：杭晶电子

摘要：

一、产品核心亮点超低相位噪声：提供极洁净的时钟信号，典型值达-164dBc/Hz @100kHz。极致低抖动：RMS相位抖动低至 40fs，确保数据传输完整性。高频率稳定性：稳定性高达±20ppm，应对严苛环境挑战。紧凑型设计：采用9×14x2.8mm 表贴封装，节省电路板空间。国产化：可完美替代Cryste* ...

一、产品核心亮点

  • 超低相位噪声：提供极洁净的时钟信号，典型值达-164dBc/Hz @100kHz。
  • 极致低抖动：RMS相位抖动低至 40fs，确保数据传输完整性。
  • 高频率稳定性：稳定性高达±20ppm，应对严苛环境挑战。

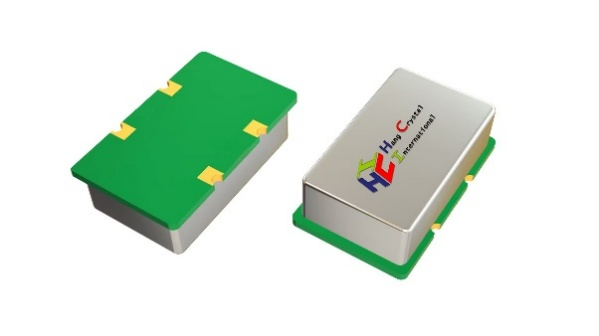

  • 紧凑型设计：采用9×14x2.8mm 表贴封装，节省电路板空间。

国产化：可完美替代Cryste*  CVHD-950*产品

二、数据展示

Brand

杭晶HCI

Cryste*

Unit

P/N

V714H-100.000L33DT0KL

CHVD-950X-100.000

-

Hold Style

14x9x2.8

14x9x5.3

mm

Nominal Frequency

100.000

100.000

MHz

Frequency stability

±20

±20

ppm

Pulling Range (APR) Min

±20

±20

ppm

Output

CMOS

CMOS

-

Nominal supply voltage

3.3

3.3

V

Load

15

15

pF

Current consumption

24

25

mA

Control Voltage Range

1.65±1.65

1.65±1.65

V

Phase Jitter RMS (type.)

40

40

fS

Phase Noise(type.)

-143 dBc/Hz

-140 dBc/Hz

@1kHz

-157 dBc/Hz

-155 dBc/Hz

@10kHz

-164 dBc/Hz

-164 dBc/Hz

@100kHz

-168 dBc/Hz

-166 dBc/Hz

@1MHz

Operating Temperature Range

-40  ~  +85

-40  ~  +85

℃

Storage Temperature Range

-55  ~  +125

-55  ~  +125

℃

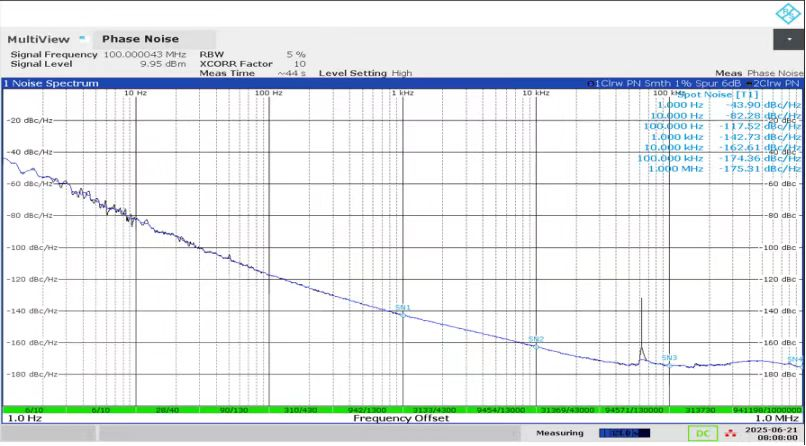

相位噪声数据Phase Noise Data:

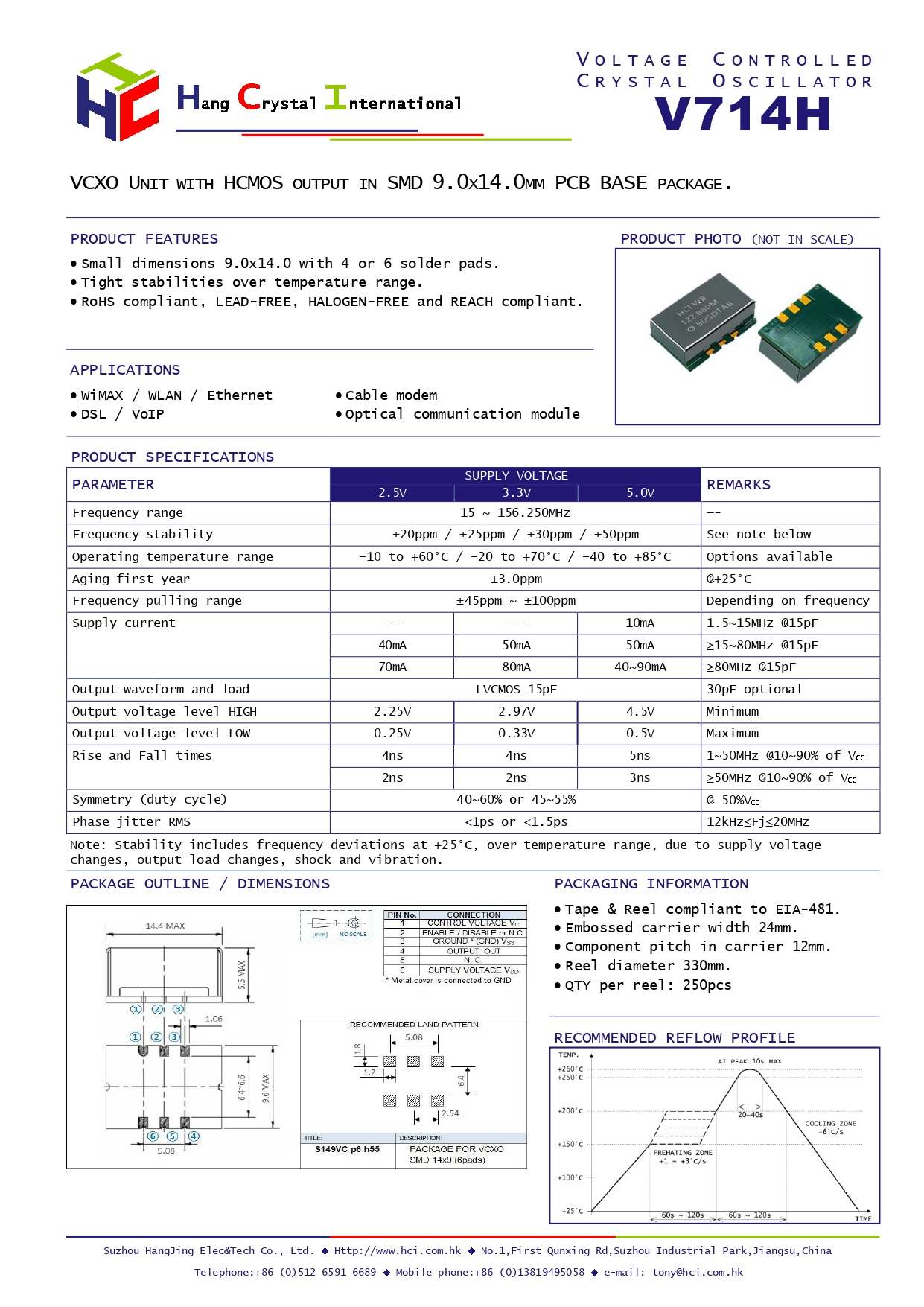

系列规格书

三、主要应用领域

  • 电信/数据通信：网络交换机/路由器、时钟同步与恢复
  • 数据中心：服务器、存储阵列，清理与恢复时钟
  • 专业广播：视频制作切换台、帧同步器，消除画面撕裂
  • 测试测量：高端示波器、信号发生器，作为核心参考源
  • 军事航空：通信、雷达系统，用于频率合成与调制



四、如果您正在为以下需求寻找解决方案：

  • 精密网络时钟同步
  • 从高速串行数据流中恢复低抖动、高稳定度时钟
  • 国产化要求

超低抖动V714H-100.000L33DT0KL是您的不二之选。
